防爆柴油機單軌吊機車主要由駕駛室 、驅動部 、柴油機主機 、冷卻單元 、速度保護小車 、承載小車 、拉桿 、起吊梁 、等組成。


undefined

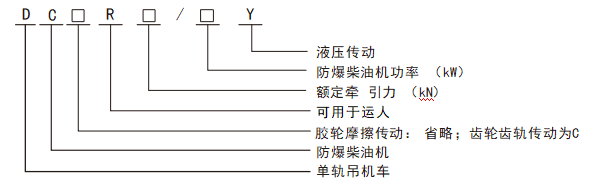

型號表示

undefined

示例1：型號DCR390/160Y，表示額定牽引力390kN，柴油機功率160kW，液壓驅動膠輪摩擦傳動柴油機單軌吊機車。
示例2：型號DCCR360/160Y，表示額定牽引力360kN，柴油機功率160kW，液壓驅動齒輪傳動柴油機單軌吊機車。


主要部件


擺臂式半馬達驅動裝置

擺臂式半馬達驅動裝置由液壓半馬達 、行走輪 、摩擦輪 、制動裝置 、 左右擺臂 、 夾緊油缸等組成； 其采用擺臂支架結構 ，通過 中 間短軸連接摩擦輪 ，額定牽 引 力30KN ，設有工作制動器和安全制動器 ，制動力都為45kN


全馬達驅動裝置

全馬達驅動裝置由液壓全馬達、行走輪、摩擦輪、導向輪、制動裝置 、夾緊油缸及閥組等組成，液壓全馬達直接與摩擦輪連接，該驅動裝置優點是結構簡單 、維護方便，設有工作制動器和安全制動器，制動力都為45kN



主機

主機由防爆柴油機 、閉式變量泵 、水洗箱 、液壓油箱 、燃油箱 、柴油機冷卻系統 、 自動滅火裝置等組成；配套防爆柴油機滿足國 Ⅲ排放標準 ，可在井下高瓦斯及粉塵環境中安全使用 。發動機體積小 、扭矩儲備大 、低速扭矩輸出恒定。

液壓件采用進口品牌 ，可靠性高 ，主泵采用DA控制閉式液壓系統 ，機車運行不悶車 ，污染小 ，采用電液控制 ，全液壓制動 ，可實現從地面或者井底車場采掘工作面超長的連續直達運輸作業 。配備自動滅火裝置 ，可自主探測溫度觸發自動滅火裝置從而實現自動滅火 ，同時配置手動觸發器 ，可通過手動啟動的方式實現滅火。




柴油機單軌吊冷卻裝置

冷卻裝置由冷卻箱框架 、液壓油風冷散熱系統 、 電氣控制系統組成 ，其一般懸掛在驅動部下方。



平移式半馬達驅動裝置

平移式半馬達驅動裝置由液壓半馬達 、滾輪支架 、行走輪 、摩擦輪 、導向輪 、制動裝置 、夾緊油缸等組成；平移式半馬達采用平移支架結構 ，通過 中間長軸連接摩擦額定牽 引力30KN，制動器的制動力＞45KN。




技術參數

負載表


表一 ：110kW 防爆柴油機單軌 吊機車最大與運輸坡度對照表

機車型號\坡度( °)

5

10

15

20

25

DC R360/110Y

80

80

74

54

42

DC R300/110Y

80

80

60

44

34

DC R270/110Y

80

80

53

39

30

DC R240/110Y

80

70

46

33

25

DC R210/110Y

80

60

40

28

21

DC R180/110Y

80

51

33

24

18

DC R150/110Y

78

43

28

20

15

DC R120/110Y

61

33

22

15

11

注：表 中載重為機車安全載重(安全載重=起 吊梁 自重+貨物重量)。



表二：1 60kW防爆柴油機單軌 吊機車負載對照表

機車型號\坡度( °)

5

10

15

20

25

DCR420/160Y

80

80

80

64

50

DC R390/160Y

80

80

80

59

46

DC R360/160Y

80

80

74

54

42

DC R330/160Y

80

80

66

49

38

DC R300/160Y

80

80

60

44

34

DC R270/160Y

80

80

53

39

30

DC R240/160Y

80

70

46

33

25

DC R210/160Y

80

60

40

28

21

DC R180/160Y

80

51

33

24

18

DC R150/160Y

78

43

28

20

15

DC R120/160Y

61

33

22

15

11

注： 表 中載重為機車安全載重(安全載重=起 吊梁 自重+貨物重量)。




性能參數表


表一：1 10kW防爆柴油機單軌 吊機車性能參數表

項目/參數

DCR120/110Y

DCR150/110Y

DCR180/110Y

DCR210/110Y

牽 引力 (kN)

120

150

180

2 10

制動力 (kN)

180～ 240

225～ 300

270～360

3 15～420

驅動部數量

4

5

6

7

制動器數量

10

12

14

16

最大運行速度 (m/s)

（滿驅 /4驅）

2.2/2.2

1.7/2.2

1.4/2.2

1.2/2.2

最大爬坡能力 ( ° )

25

軌道轉彎半徑

水平

≥ 4


垂直

≥ 8

鋼軌軌型

I 140E/ I 140V/ l 140E（帶齒條）

單驅動部牽 引力 (kN)

30

單驅動部制動力 (kN)

45～ 60

機車外形尺寸（長 ×寬 × 高 ） m

17.4×1 × 1.3

19. 1 × 1 × 1.3

20. 1 × 1 × 1.3

22.5× 1 × 1.3

自重 (不含起 吊梁 ) (kg)

7.58

9.7

10.4

1 1.9

防爆柴油機

型號

MA6 107DZ LY FB (A)


功率/轉速 (kW/ rpm)

1 10/2200

油箱容積 (L)

150

液壓泵型號

A4VG280

液壓馬達型號

MCR5H565

液壓泵排量 (mL/ r)

280

液壓馬達排量（ mL/ r）

565

主系統壓力 (MPa)

35

項目/ 參數

DCR240/110Y

DCR270/110Y

DCR300/110Y

DCR330/110Y

DCR360/110Y

牽 引力 (kN)

240

270

300

330

360

制動力 (kN)

360～ 480

405～540

450～600

495～660

540～720

驅動部數量

8

9

10

1 1

12

制動器數量

18

20

22

24

26

最大運行速度 (m/s)

（滿驅 /4驅）

1/2.2

0.9/2.2

0.8/2.2

0.7/2.2

0.6/2.2

最大爬坡能力 ( ° )

25

軌道轉彎半徑（ m）

水平

≥4


垂直

≥8

鋼軌軌型

I 140E/ I 140V/ l 140E（帶齒條）

單驅動部牽 引力 (kN)

30

單驅動部制動力 (kN)

45～ 60

機車外形尺寸

（長 ×寬 × 高 ） m

24.2 × 1 × 1.3

25.9 × 1 × 1.3

27.6 × 1 × 1.3

29.3 × 1 × 1.3

3 1.0 × 1 × 1.3

自重 ( 不含起 吊

梁 ) (kg)

12.6

13

13.4

14.2

14.5

防爆柴油機

型號

MA6 107DZ LY FB (A)


功率/轉速(kW/ rpm)

1 10/2200

油箱容積 (L)

150

液壓泵型號

A4VG280

液壓馬達型號

MCR5H565

液壓泵排量 (mL/ r)

280

液壓馬達排量（ mL/ r）

565

主系統壓力 (MPa)

35




表二：1 60kW防爆柴油機單軌 吊機車性能參數表


項目/參數

DCR150/160Y

DCR180/160Y

DCR210/160Y

DCR240/160Y

牽 引力(kN)

150

180

2 10

240

制動力(kN)

225～300

270～360

315～420

360～480

驅動部數量

5

6

7

8

制動器數量

12

14

16

18

最大運行速度(m/s)

（滿驅/4驅）

1.7/2.2

1.4/2.2

1.2/2.2

1/2.2

最大爬坡能力( °)

25

軌道轉彎半徑

（m）

水平

≥4


垂直

≥8

鋼軌軌型

I 140E /I140V/ l 140E（帶齒條）

單驅動部牽 引力(kN)

30

單驅動部制動力 (kN)

45～60

機車外形尺寸（長×寬×高 ）m

19. 1×1 ×1.3

20. 1×1 ×1.3

22.5×1 ×1.3

24.2×1 ×1.3

自重(不含起 吊梁) (kg)

9.7

10.4

1 1.9

12.6

防爆柴油機

型號

MA6 107DZ LY FB (A)


功率/轉速(kW/ rpm)

160/2200

油箱容積(L)

150

液壓泵型號

A4VG280

液壓馬達型號

MCR5H565

液壓泵排量(mL/ r)

280

液壓馬達排量（mL/ r）

565

主系統壓力(MPa)

35

項目/ 參數

DCR270/160Y

DCR300/160Y

DCR330/160Y

DCR360/160Y

DCR390/160Y

DCR 420 /160Y

牽 引力(kN)

270

300

330

360

390

420

制動力(kN)

405～540

450～600

495～660

540～720

585～780

630～840

驅動部數量

9

10

11

12

13

14

制動器數量

20

22

24

26

28

30

最大運行速度(m/s)

（滿驅/4驅）

0.9/2.2

0.8/2.2

0.7/2.2

0.6/2.2

0.5/2.2

0.5/2.2

最大爬坡能力 ( ° )

25

軌道轉彎半徑

水平

≥4


垂直

≥8

鋼軌軌型

I140E/ I140V/ l140E（帶齒條）

單驅動部牽引力

(kN)

30

單驅動部制動力

(kN)

45～60

機車外形尺寸（長×寬×高 ）m

25.9×1 × 1.3

27.6×1 × 1.3

29.3 ×1 ×1.3

31.0×1 ×1.3

32.7×1 × 1.3

34.4×1 × 1.3

自重(不含起吊梁) (kg)

13

13.4

14.2

14.5

15.5

16.4

防爆柴油機

型號

MA6107DZ LY FB (A)


功率/轉速(kW/rpm)

160/2200

油箱容積(L)

150

液壓泵型號

A4VG280

液壓馬達型號

MCR5H565

液壓泵排量(mL/r)

280

液壓馬達排量（mL/r）

565

主系統壓力(MPa)

35
